Strawa Thermische Servomotor NC M30x1,5 EGO-M30 230V 55-005076

Strawa Thermische Servomotor NC

Strawa Thermische Servomotor NC M30x1,5 EGO-M30 230V 55-005076

Tweepunts normaal gesloten (NC) actuator voor aansluiting op kamerthermostaten met een tweepuntsuitgang voor vloerverwarmingssystemen. Normaal gesloten uitvoeringen werken op 230 V. De unieke RE-OPEN-functie maakt een resetbare handmatige open-stand mogelijk. De actuator is voorzien van een positie-indicator (automatisch/open/handmatig). Hij beschikt over een elektrisch verwarmd, overslagbeveiligd expansiesysteem. De bedieningskracht in het sluitbereik is aangepast aan thermostatische ventielhuizen met soft-sealing ventielschijven. De actuator is onderhoudsvrij en werkt geruisloos.

Toepassingsgebied:

De thermische actuator kan worden gebruikt voor temperatuur- en/of tijdsafhankelijke 2-puntsregeling, met name voor oppervlakteverwarming en -koeling in appartementen, kantoren, scholen, hotels, enz.

• Bruikbaar voor temperatuur- en/ of tijdsgerelateerde 2-puntsregeling
• Met name voor vloerverwarming en- koeling in appartementen, kantoren, scholen, hotels, enz.

Functie:

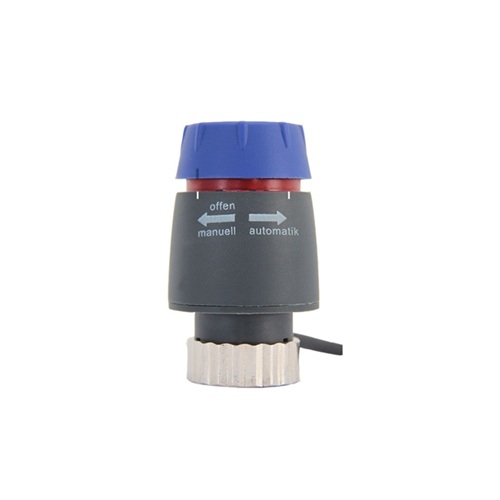

De positie-indicator op de normaal gesloten (NC) uitvoering maakt eenvoudige functionele testen mogelijk, bijvoorbeeld bij montage van de actuator op verdeelstukken van verwarmingscircuits. Wanneer de bedrijfsspanning wordt aangelegd, wordt het expansiesysteem van de actuator verwarmd. Na de dode tijd opent de actuator soepel. Bij stroomonderbreking sluit de actuator na de dode tijd door afkoeling van het expansiesysteem.

• Eenvoudige functietest via positie-indicator
• Toen de bedrijfsspanning werd aangelegd, werd het expansiesysteem van de actuator verwarmd.
• Nadat de wachttijd is verstreken, verloopt het openingsproces vlot.
• Bij een stroomonderbreking sluit de actuator na afloop van de dode tijd die nodig is voor de koeling van het expansiesysteem.

Eigenschappen:

• Aanvoer met geïntegreerde en afsluitbare regelventiel volgens EN1264- 4 voor het instellen van de volumestroom
• Retourbalk met regelventiel M30 x 1,5 met aangehechte retourschroefkoppelingen met beschermkapvoor het afsluiten van de afzonderlijke verwarmings/ koelgroepen en de aansluiting van thermische motoren
• Zone- aansluiting: euroconus volgens NEN EN 16313
• Primaire aansluiting verdeler: DN25 buitendraad met vlakke afdichting
• Geluiddempende beugels volgens DIN4109 voor montage in verdelerkast of direct aan de wand apart meegeleverd

Technische gegevens:

• Versievariant: normaal gesloten (NC)
• EAN: 4061323030262
• Bedrijfsspanning: 230 V (wisselstroom), +10%…-10%, 50/60 Hz
• Inschakelstroom: < 250 mA gedurende maximaal 300 ms
• Bedrijfsvermogen: < 2 W
• Bevestigingsschroefdraad: M30×1.5
• Verplaatsing: 4,0 mm
• Bedieningskracht: 110 N
• Openings- en sluitingstijd: ca. 3 minuten
• Mediumtemperatuur: 0 tot 100 °C
• Bewaartemperatuur: -25 tot 60 °C
• Omgevingstemperatuur: 0 tot 50 °C
• Beschermingsklasse: IP 54 / Beschermingsklasse II bij 230 V wisselstroom
• Overspanningsweerstand: volgens EN 60730-1 min. 2,5 kV
• Aansluitkabel: 2 × 0,75 mm²
• Kabellengte: 1 m
• Installatiepositie: alle installatieposities toegestaan
• Behuizingsmateriaal: Polypropyleen (PP)

Leveringswijze:

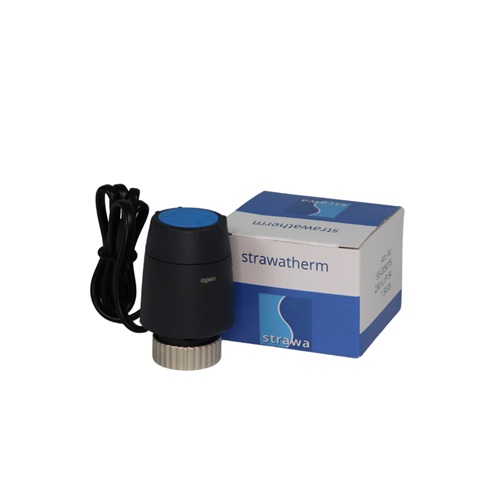

• 1x Thermische Servomotor NC 230V

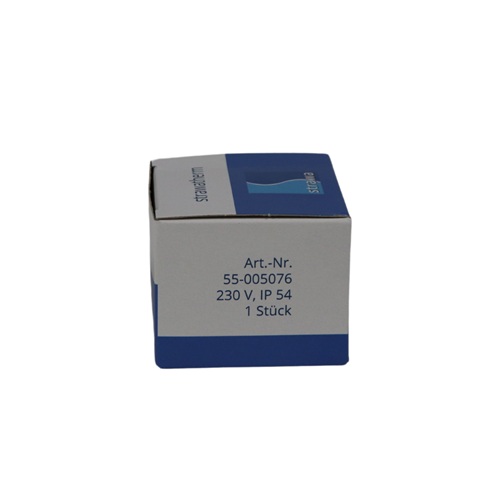

Artikelnummer: 55-005076
