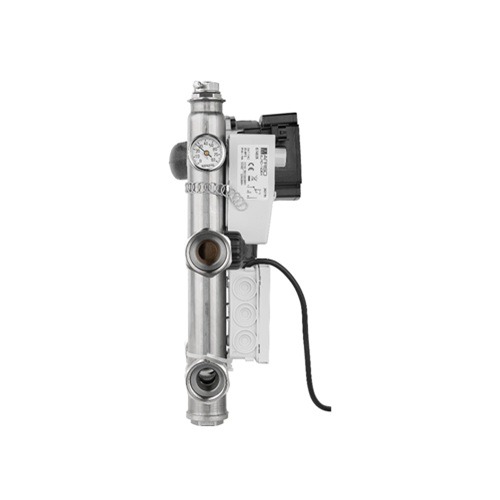

Strawa Pompgroepset met 130/6 met Grundfos UPM3-Pomp 50-000051

Strawa Pompgroepset

Strawa Pompgroepset met 130/6 met Grundfos UPM3-Pomp 50-000051

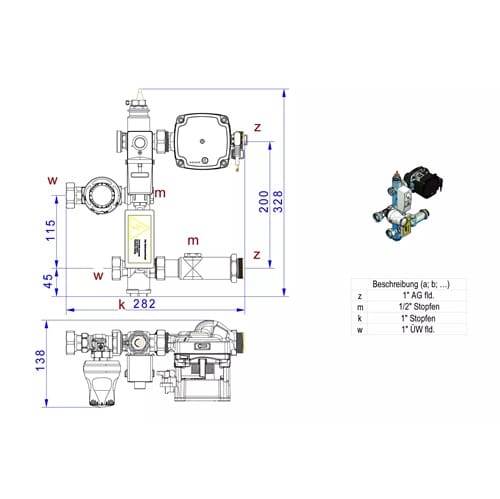

Strava FBR-regelunit 130/6 met Grundfos UPM3-pomp, BxHxD: 282x328x138 mm, vaste waarderegelaar 20-50°C, verwarmingsoppervlak tot 120 m², met temperatuurbegrenzer van 55°C, primaire horizontale 1″ binnendraad geschikt voor e-klasse aansluitingen, secundaire 1″ buitendraad voor e-klasse verdeelstukken.

Beschrijving:

Regelunit voor vloerverwarmingssystemen, ontworpen voor installatie vóór het verdeelstuk bij hoge systeemtemperaturen. Horizontale aansluiting, geschikt voor maximaal circa 120 m² vloerverwarming (afhankelijk van de warmtevraag). Alle VA-verdeelstukken van klasse e kunnen op deze regelunit worden aangesloten. De FBR-regelunit voor temperatuurregeling van de aanvoer maakt een eenvoudige integratie van vloerverwarmingssystemen in bestaande verwarmingssystemen mogelijk. Een regelklep in de primaire aanvoer regelt de gewenste aanvoertemperatuur voor de vloerverwarming. Te hoge aanvoertemperaturen worden voorkomen door de temperatuurbegrenzer. De elektronisch gestuurde pomp past het benodigde debiet aan de actuele warmtevraag aan.

Onderdelen:

• 1/2″ temperatuurregelklep met vaste waarde en dompelsensor (20–50 °C), temperatuurbegrenzer als buisfitting (vaste instelling 60 °C) als oververhittingsbeveiliging.
• Thermometer 20–80 °C in de secundaire toevoerstang
• Horizontaal gemonteerde, geregelde pomp: Grundfos UPM3 Auto 15-50 130
• Terugslagklep in de secundaire retourleiding

Technische gegevens:

• Maximale werkdruk: 6 bar
• Maximale bedrijfstemperatuur: Primair: 90 °C en Secundair: 50 °C
• Maximale doorstroomsnelheid: 2,14 m³/h
• Maximale drukverschil primair: 200 mbar

Verbindingen:

Hoofdaansluiting verwarming:

Horizontale 1″ vlakke afdichtingsaansluiting voor aanvoer en retour, geschikt voor horizontale E-klasse aansluitsets met of zonder voorbereiding voor warmtemeter.

Secundaire verwarmingsaansluiting:

Horizontale 1″ buitendraad, vlakke afdichting, aanvoer- en retourzijde, geschikt voor VA-verdeelstukken van klasse E.

Informatie:

De FBR VA 130/6 besturingseenheid kan worden gebruikt in Straya UP verdeelkasten 69. De frames moeten worden gemonteerd op een inbouwdiepte van circa 150 mm. Dit betekent dat het frame circa 35 mm dieper dan het wandoppervlak moet worden gemonteerd.

Leveringsomvang:

• Merk: Strawa
• Artikelnummer leverancier: 50-000051
• EAN nummer: 4260435412717
• Aansluiting: Rp 1″ en G 1″
• 230 V/ 50 Hz
• Bedrijfsdruk max.: 6 bar
• Grundfos UPM3 AUTO L 15-50 pomp
• Energie-efficiëntieklasse: A
• Afmetingen (BxHxD): 278 x 336 x 136 mm

Strawa Pompgroepset met Verwarmingscirculatie Pomp:

• Regeling met vaste waarde voor ca. 120 m² vloerverwarming
• Geschikt voor alle strawa e-klasse verdelers
• Grundfos UPM3 AUTO L 15-50 pomp

Technische gegevens:

• Instelbereik: 20-50°C
• Overtemperatuurbeveiliging: 55°C
• Primaire aansluiting horizontaal: DN 25 (1″) ÜWM vlakdichtend
• Secundaire aansluiting horizontaal: DN 25 (1″) AG vlakdichtend
• Max. werkdruk: 6 bar
• Primaire bedrijfstemperatuur max.: 110°C
• Secundaire bedrijfstemperatuur max.: 50°C
• Luchthoeveelheid max.: 2,14 m³/h
• Primaire verschildruk max.: 200 mbar
• Afmetingen (BxHxD): 278 x 336 x 136 mm

Artikelnummer: 50-000051
