RBM Serie 3694 Kunststof Vloerverwarming Verdeler 7 groeps 1″ met debietmeters 36940750

RBM Serie 3694 Kunststof Vloerverwarming Verdeler

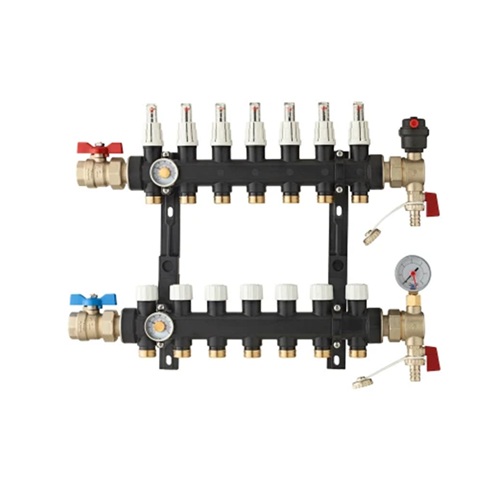

RBM Serie 3694 Kunststof Vloerverwarming Verdeler 7 groeps 1″ met debietmeters 36940750

De verdeler voor vloerverwarmingsinstallaties is ontworpen om de verdeling van de warmtegeleidende vloeistof in de circuits van vloerverwarmingsinstallaties te optimaliseren voor een betere controle van de warmteafgifte van de panelen.

Toepassing:

Deze verdeler is gemaakt van speciale kunststof, die geschikt is voor toepassingen in verwarmings- en koelsystemen!

Ontluchting en afsluitbare groepen:

De verdeler is voorzien van ontluchting en afsluitbare groepen. Dit betekent dat u gemakkelijk individuele groepen kunt afsluiten zonder het hele systeem uit te schakelen.

Doorstroomverdeler:

De debietverdeler is uitgerust met debietmeters en geïntegreerde debietregelkleppen. Het debiet van de afzonderlijke circuits kan nauwkeurig op de gewenste waarde worden ingesteld via de regelklep met een speciale conische schuif. Deze waarde kan direct worden afgelezen op de afzonderlijke debietmeters met een schaalverdeling van 1-4 l/min. Steekverbindingen op de uitgangen van de vloercircuits De bijgeleverde steekadapters met vergrendelingsclip passen in de uitgaande aansluitingen van de afzonderlijke vloercircuits. Dankzij dit verbindingssysteem kan de schroefverbinding met de adapter op de buis buiten de verdeelkast worden gemonteerd en gemakkelijk in de verdeelkast worden gestoken.

Retourverdeler:

De retourverdeler is uitgerust met ingebouwde afsluitkleppen. De handbediende afsluitklep kan worden gebruikt om het debiet van de afzonderlijke circuits te verminderen of volledig te voorkomen. De kleppen kunnen achteraf worden uitgerust met een elektrothermische actuator en zijn daarom bedoeld voor automatische werking met regeling door een kamerthermostaat.

De kunststof verdelers van RBM worden gebruikt voor het voeden van parallelle groepen:

Voordelen:

• Voorzien van motoriseerbare en afsluitbare kranen.
• Met inregelbare debietmeters voor het inregelen van de verschillende groepen.
• Aflezing van het debiet doorheen elke groep.

Technische gegevens:

• Aansluiting: DN 25 (1″) binnendraad
• Uitgangen: DN 20 (3/4″) AG
• Afstand tussen uitlaten: 50 mm
• Max. werkdruk: 8 bar
• Temperatuurbereik: 5°C … 80°C
• Kleppen: M30 x 1,5

Functies:

• Vullen en aftappen
• Vullen
• Automatische debietregeling
• Afsluiten
• Spoelen
• Individuele ruimtetemperatuurregeling met motor of thermostatisch regelelement
• Ontluchten

Beschrijving:

• Merk: RBM
• EAN: 8019495564197
• Artikelnummer leverancier: 36940750
• Materiaal: Kunststof
• Type: Serie 3694
• Totale lengte: 529 mm
• Afstand tussen uitlaten: 50 mm
• Hoogte: 405 mm
• Aansluiting verwarmingscircuit: 3/4″ Euroconus
• Ventielaansluiting: M30 x 1,5 mm
• Aantal verwarmingsgroepen: 5 groep
• Aansluiting warmtebron: 1″
• Maximale bedrijfstemperatuur: 5- 80°C
• Maximale werkdruk: 8 bar
• Debietmeter : 0 ÷ 2,5 l/min

Leveringswijze:

• Aanvoerverdeler met inregelbare debietmeters
• Retourverdeler met motoriseerbare kranen
• 1 Paar kunststof beugels
• 2 Kogelkranen van 1”
• 2 Thermometers 0÷80 °C
• 2 Driedelige koppelingen
• 1 Messing eindgroep met automatische ontluchter
• 1 Messing eindgroep met manometer

Artikelnummer: 36940750
