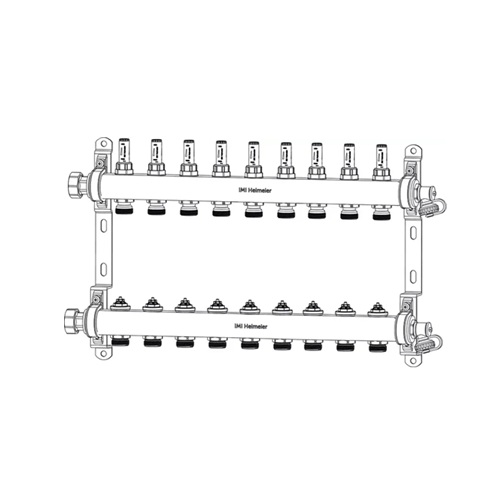

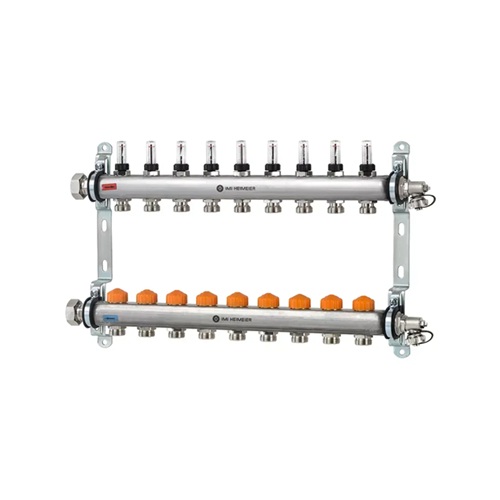

Heimeier Dynacon Eclipse RVS Vloerverwarming Verdeler 9 groeps 1″ met debietmeters 9340-09.800

Heimeier Dynacon Eclipse

Heimeier Dynacon Eclipse RVS Vloerverwarming Verdeler 9 groeps 1″ met debietmeters 9340-09.800

Dynacon Eclipse past het debiet in individuele groepen direct aan in l/h. Dit houdt in dat de waterzijdige inregeling verkregen wordt in 1 simpele handeling. Het ingestelde debiet wordt constant aangepast, bijv. als het debiet te hoog wordt door het sluiten van de aangrenzende groepen, regelt de Dynacon Eclipse het debiet automatisch naar de ingestelde waarde. De regelaar verzekert u altijd van een juist debiet. Hierdoor is de Dynacon Eclipse vloerverwarmingsverdeler een tijd- en kostenbesparende oplossing, speciaal voor inbedrijfstelling van een installatie.

Toepassing: Verdeling en regeling van warm water bij vloerverwarming/ koeling

Materiaal:

• Verdeler: RVS 1.4301
• Aansluitingen: Vernikkeld messing.
• Thermostatische insert: Messing
• O-ring: EPDM rubber
• Afsluiterkegel: EPDM rubber
• Veer: RVS
• Thermostatische insert: Messing, PPS (polyfenylsulfide) en SPS (syndiotactisch polystyreen)
• Spindel: Niro staal met dubbele O-ringafdichting.
• Debietmeter: Hittebestendig kunststof en RVS. Messing. EPDM dichtingen.
• Mechanisme voor vullen, aftappen, spoelen en ontluchten: Vernikkeld messing en kunststof. EPDM dichtingen.

Ontluchting en afsluitbare groepen:

De verdeler is voorzien van ontluchting en afsluitbare groepen. Dit betekent dat u gemakkelijk individuele groepen kunt afsluiten zonder het hele systeem uit te schakelen.

Wandbevestigingsbeugel en aansluitingen:

De verdeler wordt geleverd met een wandbevestigingsbeugel. De primaire aansluiting bevindt zich aan de linker- of rechterkant van de verdeler en heeft een buitendraad metrische aansluiting. De secundaire aansluiting is een Euroconus- aansluiting.

Functies:

• Vullen en aftappen
• Vullen
• Automatische debietregeling
• Afsluiten
• Spoelen
• Individuele ruimtetemperatuurregeling met motor of thermostatisch regelelement
• Ontluchten

Debietbereik:

• Het debiet kan worden ingesteld tussen: 30-300 l/h.
• Fabrieksinstelling: Instelling voor inbedrijfstelling.
• Max. 2,5 m3/h per verwarmingscircuitverdeler.

Belangrijkste kenmerken:

Beschrijving:

• Materiaal: RVS
• Type: Dynacon Eclipse
• Totale lengte: 540 mm
• Afstand tussen uitlaten: 50 mm
• Aansluiting verwarmingscircuit: 3/4″ Euroconus
• Ventielaansluiting: M30 x 1,5 mm
• Aantal verwarmingsgroepen: 9 groep
• Aansluiting warmtebron: 1″
• EAN: 4024052965519
• Maximale volumestroom: 2,50 m³/h
• Maximale bedrijfstemperatuur: 70°C
• Maximale werkdruk: 10 bar

Leveringswijze:

• 1 x verwarmingsverdeler
• 1 x wandbeugel (niet voorgemonteerd)

Artikelnummer: 9340-09.800
