Viessmann Vitoset vuilafscheider 28mm ZK04654

Viessmann-Installatiehandleiding-Vitoset

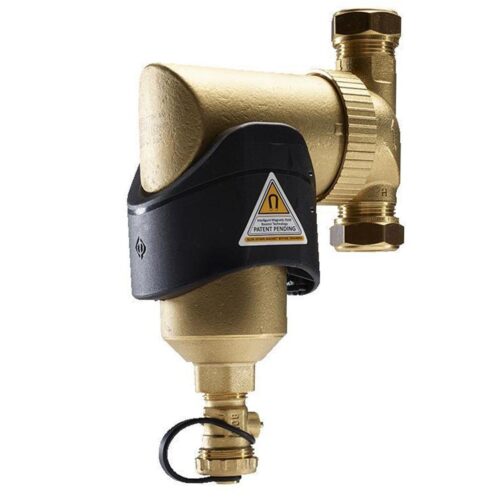

Viessmann Vitoset vuilafscheider 28mm met afneembare magneet.

Viessmann Vitoset vuilafscheider 28mm met afneembare magneet.

Verwijdering van magnetische en niet-magnetische vuildeeltjes (vanaf 5 µm) uit verwarmings- en koelcircuits.

• Met verwijderbare magneet (in reinigingsmodus) aan de buitenkant.
• Met aftapkraan voor het verwijderen van het verzamelde slib en magnetische deeltjes.
• Met draaibaar verbindingsmechanisme, installatie in horizontale, verticale en diagonale lijnen mogelijk.
• Met thermische isolatie volgens EnEV, bestaande uit twee halve EPP- schalen.
• Toepasbaar medium: water of glycol-watermengsel tot 50/50%

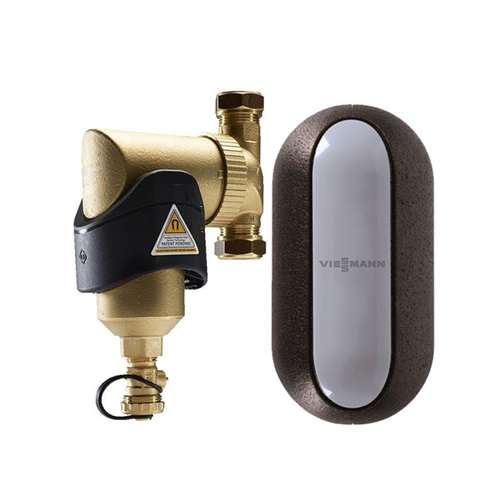

Leveringsomvang:

• 1 x Viessmann Vitoset vuilafscheider

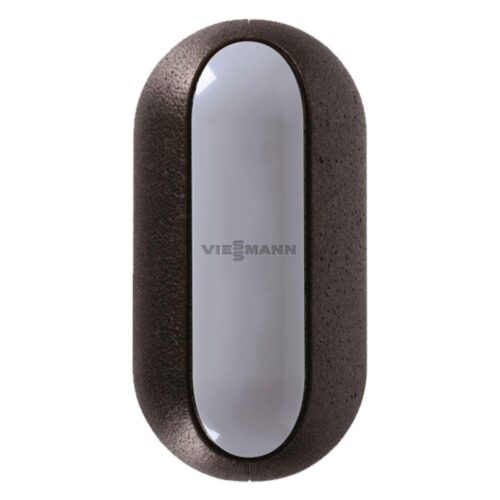

• 1 x Viessmann thermische isolatie

Beschrijving:

• Vuilafscheider met magneet
• voor het verwijderen van magnetische en niet-magnetische vuildeeltjes uit verwarmings- en koelcircuits
• Deeltjes vanaf 5 μm (= 0,005 mm)
• met verwijderbare magneet (in reinigingsmodus)
• Aftapkraan om verzameld slib en magnetische deeltjes te verwijderen
• roterend verbindingsmechanisme
• Installatie mogelijk in horizontale, verticale en diagonale lijnen
• Thermische isolatie volgens EnEV bestaande uit twee hittegestabiliseerde halve EPP-schalen
• Medium: water of glycol-watermengsel tot 50/50%

Technische data:

• Medium: water/glycol (max. 50%)
• Stroomsnelheid max.: 1 m/s
• Volumestroom max.: 2,00 m³/h
• Bedrijfsdruk max.: 6 bar
• Drukverlies: 3,8 kPa
• Temperatuur max.:110°C
• Conceptnorm: EN 13445

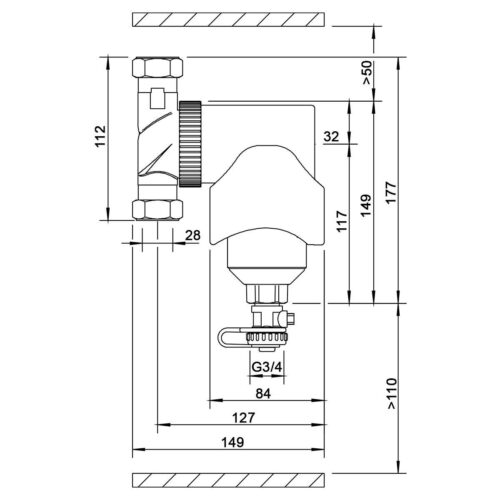

• Inbouwlengte (zonder thermische isolatie): 112 mm
• Klemring buisaansluiting : 28mm
• Behuizing: messing
• Draaibaar: messing
• Afblaasventiel: messing
• Spirobuis binnenband: koper
• Spiroleidingbedrading: koper
• Spirobuissoldeeraansluiting: zachtsoldeer (SnCu3)
• Magneet: neodymium
• Gewicht ca.: 2,5 kg
• Fabrikant: Viessmann
• Serie: Vitoset

Artikelnummer: ZK04654
