Viessmann Vitocal 222-S AWBT-M-E-AC 221.E10 2C 230V

Viessmann compacte warmtepompunit, splituitvoering Vitocal 222-S, type: AWBT-ME-AC 221.E10 2C 230V met warmtepompregeling, buitenunit in vitographite en binnenunit in vitopearlwhite.

Modulerende warmtepomp in compacte uitvoering, split-uitvoering bestaande uit buiten- en binnenunits voor verwarmen, koelen en warmwaterbereiding.
Voor verwarmingssystemen met 2 directe ongemengde verwarmings-/koelcircuits of één direct verwarmings-/koelcircuit zonder menger en één gemengd verwarmings-/koelcircuit met menger.

De warmtepomp Vitocal 222-S maakt op milieuvriendelijke en kosteneffectieve wijze gebruik van de warmte in de buitenlucht.

De compacte warmtepomp Vitocal 222-S biedt een hoog warmwatercomfort dankzij een geëmailleerde warmwaterboiler van 190 liter, die wordt verwarmd door een interne warmtewisselaar. Dankzij het tijdloze design en de breedte van slechts 60 centimeter kunnen de binnenunits dicht bij de leefruimte worden geïnstalleerd (bijvoorbeeld in de bijkeuken). Daartoe behoren onder andere de hydrauliek, de warmtewisselaar (condensor), de warmwaterboiler, een hoogrendementspomp, een doorstroomverwarmer, een driewegklep en de Vitotronic 200-regeling.

Kenmerken van warmtepompen:

• Lage bedrijfskosten door hoge COP (Coefficient of Performance)
• Vermogensregeling en DC-omvormer voor hoge efficiëntie bij deellastbedrijf
• Zelfoptimaliserende debietregeling via Viessmann Hydro AutoControl
• Eenvoudige installatie door deelbaarheid van de binnenunit
• Milieuvriendelijk koelmiddel R32 met een laag GWP van 771 (GWP = Global Warming Potential)
• Comfortabel dankzij omkeerbaar ontwerp voor verwarmen en koelen
• Geïntegreerde boiler 190 l
• Geoptimaliseerd gebruik van zelf opgewekte elektriciteit uit fotovoltaïsche systemen
• Internetgeschikt via geïntegreerd WLAN of servicelink
• Bediening, optimalisatie, onderhoud en service via ViCare App en ViGuide
• Begeleide inbedrijfstelling via ViGuide

Leveringsomvang warmtepomp:

Buitenunit:

• Met DC-invertertechnologie voor traploze vermogensregeling, voor optimale werking onder alle bedrijfsomstandigheden
• Laag geluids- en trillingsniveau dankzij toerengeregelde roterende zuigercompressor en Advanced Acoustics Design (AAD)
• Met elektronisch expansieventiel ter verhoging van de jaarlijkse prestatiefactor en toerengeregelde axiale ventilator
• Energiezuinig ontdooien door circuitomkering
• Corrosiewerende, waterafstotende verdamper met Blue Fin-coating en gebogen verdampervinnen voor een hogere efficiëntie, evenals een efficiënte asymmetrische roestvrijstalen platenwarmtewisselaar (1.4401/1.4301) voor warmteoverdracht naar het verwarmingssysteem
• Koelmiddel R32 met een GWP-waarde van 771 volgens IPPC AR6

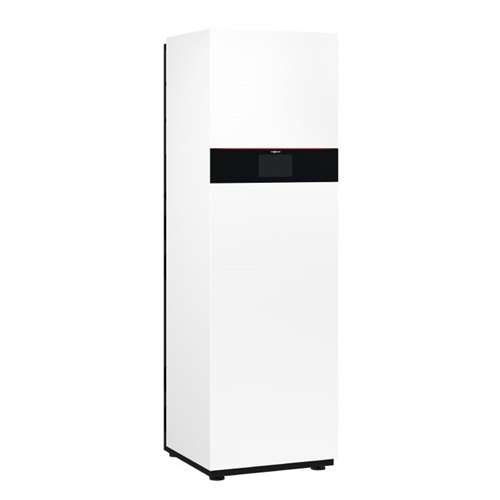

Binnenunit:

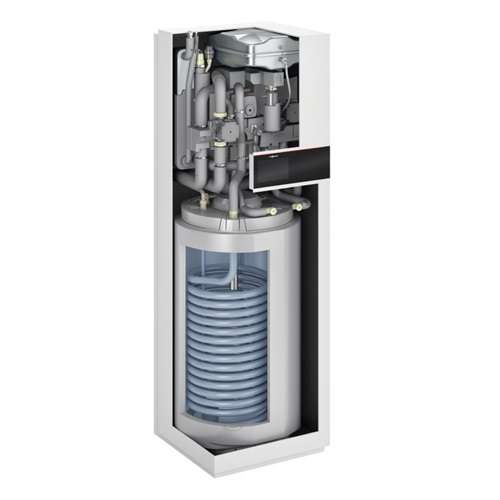

• Met geïntegreerde 190 l boiler, met Ceraprotect-emaillaag, rondom thermisch geïsoleerd met PUR-hardschuim voor lage opslagverliezen en voorzien van een magnesium-beschermingsanode
• Met nieuwe Hydro AutoControl-hydrauliek voor het leveren van de benodigde ontdooi-energie en het garanderen van de vereiste minimale volumestroom in het warmtepompcircuit
• Met ingebouwde hoogrendementcirculatiepomp voor 2 directe of 1 directe en een gemengd verwarmings-/koelcircuit, 16 l ontdooibuffer, bypassfunctie, doorstroomboiler, 18 l expansievat, 4/3-wegklep, veiligheidsventiel, stromingssensor, efficiënte asymmetrische roestvrijstalen platenwarmtewisselaar (1.4401/1.4301) voor warmteoverdracht naar het verwarmingssysteem
• Buitentemperatuursensor (bedraad)
• Aansluitleidingen moeten systeemspecifiek worden besteld (accessoires)
• Internetgeschikt dankzij geïntegreerde WLAN-interface voor bediening en service via Viessmann-apps
• Lokale toegang voor service en inbedrijfstelling via app

Montage van de buitenunit op een vloer- of wandbeugel (accessoire), binnenunit op de vloer. Sluit de buiten- en binnenunit aan met behulp van geschikte koelmiddelleidingen (accessoires).

Technische gegevens warmtepomp:

• Kleur van de buitenunit: Vitographite
• Kleur van de binnenunit: Vitopearlwhite
• Bij werkpunt A2/W35:
  • Nominaal warmtevermogen: 5,8 kW
  • Elektronisch stroomverbruik: 1,7 kW
  • Prestatiecoëfficiënt (COP): 3,5
• Op werkpunt A7/W35:
  • Nominaal warmtevermogen: 8,3 kW
  • Elektronisch stroomverbruik: 1,7 kW
  • Prestatiecoëfficiënt (COP): 4,9
• Bij werkpunt A-7/W35:
  • Nominaal warmtevermogen: 7,4 kW
  • Elektronisch stroomverbruik: 2,59 kW
  • Prestatiecoëfficiënt (COP): 2,91
• Luchtinlaattemperatuur verwarmingsmodus:
  • Luchttemperatuur min.: -20 °C
  • Maximaal. luchttemperatuur: 45 °C
• Luchtinlaattemperatuur koelmodus:
  • Minimale luchttemperatuur: 15 °C
  • Maximaal. luchttemperatuur: 45 °C
• Verwarmingswater (secundair circuit):
  • Maximaal. aanvoertemperatuur (compressor): 60 °C
  • Toegestane werkdruk: 3 bar
  • Toegestane werkdruk: 0,3 MPa
• Elektrische waarden van de buitenunit:
  • Nominale spanning compressor: 1/N/PE 230 V/50 Hz
  • Startstroom compressor: 10 A
• Elektrische waarden van de binnenunit:
  • Nominale spanningsregeling: 1/N/PE 230 V/50 Hz
  • Interne zekering: T 6,3 A
  • Elektronisch stroomverbruik van de verwarmingscircuitpomp verwarmings-/koelcircuit 1 (PWM): 60 W
  • Energie-efficiëntie-index (EEI) verwarmingscircuitpomp verwarmings-/koelcircuit 1: 0,2
  • Elektronisch stroomverbruik van de verwarmingscircuitpomp verwarmings-/koelcircuit 2 (PWM): 25 W
  • Energie-efficiëntie-index (EEI) verwarmingscircuitpomp verwarmings-/koelcircuit 2: 0,2
  • Nominale spanning: 1/N/PE 230 V/50 Hz
  • Of nominale spanning: 3/N/PE 400 V/50 Hz
  • Verwarmingsvermogen: 8 kW
• Koelmiddel R32:
  • Hoeveelheid koelmiddel: 1,5 kg
  • Aardopwarmingspotentieel (GWP): 771
  • CO2-equivalent: 1,16
• Geïntegreerde boiler:
  • Opslagcapaciteit: 190 l
  • Maximaal. toegestane drinkwatertemperatuur: 70 °C
• Verbindingen:
  • Verwarmingswaterstroom: Cu 28 x 1,0 mm
  • Retour verwarmingswater: Cu 28 x 1,0 mm
  • Doorstroming boiler: Cu 22 x 1,0 mm
  • Terugstroomboiler: Cu 22 x 1,0 mm
  • Vloeistofleiding: 6 mm
  • Warmgasleiding: 16 mm

Technische gegevens voor het bepalen van de energie-efficiëntieklasse (ErP-label):

• • Seizoensgebonden energie-efficiëntieklasse voor ruimteverwarming: A+++
  • Seizoensgebonden energie-efficiëntie voor ruimteverwarming: 189%
  • Nominaal warmtevermogen: 9 kW
  • Jaarlijks energieverbruik: 3460 kWh
  • Seizoensgebonden energie-efficiëntieklasse voor ruimteverwarming: A++
  • Seizoensgebonden energie-efficiëntie voor ruimteverwarming: 136%
  • Nominaal warmtevermogen: 8 kW
  • Jaarlijks energieverbruik: 4817 kWh
  • Seizoensgebonden energie-efficiëntie voor ruimteverwarming: 150%
  • Nominaal warmtevermogen: 10 kW
  • Jaarlijks energieverbruik: 6648 kWh
  • Seizoensgebonden energie-efficiëntie voor ruimteverwarming: 118%
  • Nominaal warmtevermogen: 10 kW
  • Jaarlijks energieverbruik: 8377 kWh
  • Seizoensgebonden energie-efficiëntie voor ruimteverwarming: 234%
  • Nominaal warmtevermogen: 5 kW
  • Jaarlijks energieverbruik: 1041 kWh
  • Seizoensgebonden energie-efficiëntie voor ruimteverwarming: 161%
  • Nominaal warmtevermogen: 4 kW
  • Jaarlijks energieverbruik: 1386 kWh
  • Geluidsvermogensniveau buiten: 54 dB
  • Geluidsvermogen binnenshuis: 40 dB
  • Energie-efficiëntieklasse: A
  • Energie-efficiëntie: 77%
  • Tapprofiel: L
  • Referentie-energie (Qref): 11.655 kWh
• Temperatuurregelaar:
  • Temperatuurregelaar klasse: II
  • Bijdrage aan de energie-efficiëntie van ruimteverwarming: 2%
• Afmetingen buitenunit (lengte/breedte/hoogte): 500 x 1.080 x 850 mm
• Gewicht buitenunit: 95 kg
• Afmetingen binnenunit (lengte/breedte/hoogte): 597 x 600 x 1.900 mm
• Gewicht binnenunit: 188 kg

Met weersafhankelijke, digitale warmtepomp- en verwarmings-/koelcircuitregeling:

• Bediening via een 7-inch kleuren-touchdisplay met duidelijke tekst- en grafische weergave, inbedrijfstellingswizard, contextgerelateerde hulp, energieverbruikweergaven en als alternatief bediening via een mobiel apparaat
• Tijdsperioden voor het verwarmingscircuit of verwarmings-/koelcircuit, drinkwaterverwarming en drinkwatercirculatie kunnen afzonderlijk worden ingesteld
• Cyclische werking voor drinkwatercirculatie instelbaar
• Met opslagtemperatuurregeling
• Verhoogde drinkwaterhygiëne mogelijk door verwarming tot een verhoogde drinkwatertemperatuurinstelling
• Met automatische zomer-/wintertijdomschakeling en gecontroleerde dekvloerdroging
• Instellingen voor de bedrijfsmodi, partymodus, vakantieprogramma, vakantieprogramma, vraaggestuurde verwarmingscircuitpompen en zomerbesparingsmodus en variabele verwarmingsgrens
• Mogelijkheid om de kamertemperatuur (3 kamertemperatuurniveaus) en de drinkwatertemperatuur in te stellen en temperaturen op te vragen
• Met Smart Grid-besturingsfunctie, nutsblokkering, geluidsarme werking en noodwerking
• Geïntegreerde waterdruksensor voor het meten van de systeemdruk
• Communicatiemogelijkheden via CAN-BUS, PlusBus, WLAN en Service Link (low-power radio)
• Met in het apparaat geïntegreerde communicatiemodule. Afstandsbediening en bewaking van het apparaat via smartphone met de ViCare-app in combinatie met een geïntegreerde internetinterface en internettoegang ter plaatse via WLAN
• Apparaat bevat systeemschakelaar, maximumtemperatuurbegrenzer, temperatuurmonitor en temperatuurbegrenzer, bedrijfs- en storingsweergave

Servicelink:

• Bij voldoende mobiele dekking geeft Service Link automatisch geselecteerde informatie door, bijvoorbeeld: B. Storingsmelding en overzicht van de in het systeem geïnstalleerde regel- en uitbreidingsmodules worden naar Viessmann verzonden
• Dit maakt een betere ondersteuning mogelijk in geval van een storing (informatie over gegevensbescherming op viessmann.com/servicelink)
• De Service Link garandeert de gegevensoverdracht gedurende een periode van 5 jaar vanaf de datum van installatie van het apparaat
• Een latere stopzetting van de Service Link blijft voorbehouden

Artikelnummer: Z028400
